UPS电源后备式和在线式的区别

2022年1月11日 评论 2,788

背景

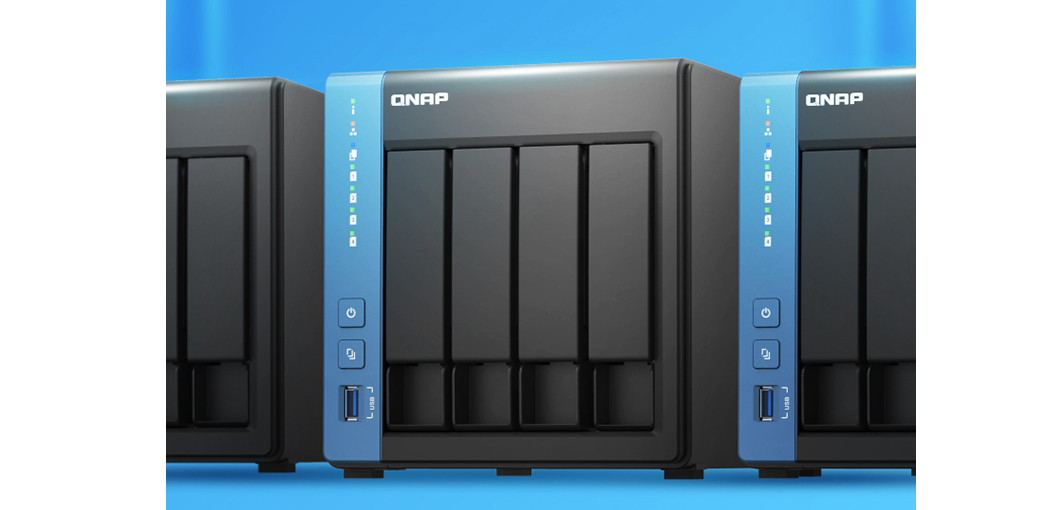

终于!终于!!我剁手下单了威联通(QNAP)TS-451D

image-20220111113340398

之前电脑资源太多,加上一块硬盘损坏,内容都挪到其他硬盘,导致电脑几乎无法正常运作。

虽然后面买了硬盘盒凑合使用,但是还是极其的不方便。

研究NAS已经很久了,但是考虑到价格加上还需要多购置NAS专用的硬盘,一直没舍得下手。

之前的NAS文章相关列表:

NAS是什么 ?

RAID磁盘阵列是什么?

这次购置的NAS应该将有效解决资源储存的问题。

之后的更新应该会更加便利……



买了NAS,就必须要考虑额外购入UPS电源,来避免突然断电导致NAS关机,损坏硬盘后资源丢失。

(之前坏掉的硬盘,我猜测很有可能就是因为电脑经常蓝屏强制关机导致的。很多内容都没救回来,痛心疾首!)



那自然就要学习下UPS的相关知识了。

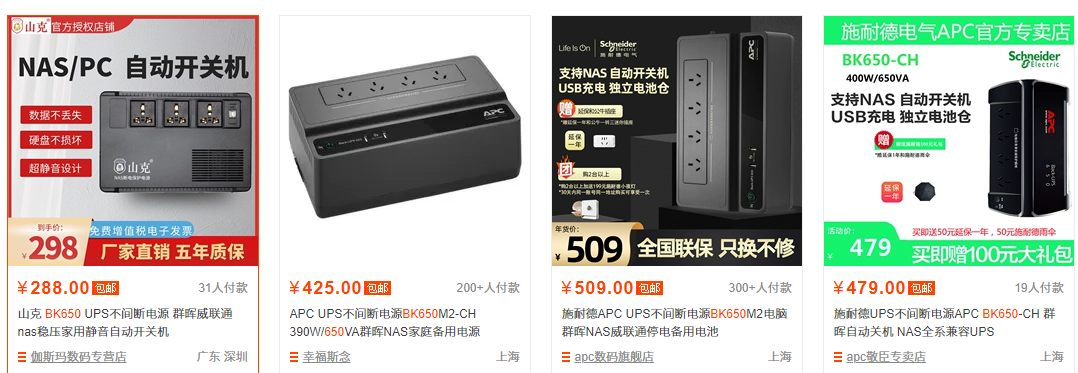

image-20220111120505856

目前市场上的UPS电源主要分为两大类:在线式UPS电源与后备式UPS电源。

后备式UPS价格比较低廉,而在线式UPS价格就高了许多,而且很多大功率的UPS都是在线式,那么两者有什么不同,该选择哪种UPS呢?先让我们来简单的分析下两者的工作原理。

UPS电源后备式与在线式UPS的区别

1.后备式UPS

后备式UPS,又称非在线式UPS,在市电正常时,由市电通过简单稳压滤波输出供给用电设备,蓄电池处于充电状态。

当停电时,逆变器工作,将电池提供的直流电转变为稳定的交流电输出给用电设备。

由于平时市电正常时,逆变器是不工作的,只有在市电停电蓄电池放电时才开始工作,所以这种UPS被称为后备式UPS。

后备式UPS主要适用于市电波动不大,对供电质量要求不高的场合。后备式UPS切换时间一般小于10毫秒,因此不适合用在关键性的供电不能中断的场所。不过实际上切换时间很短,而一般计算机或用电设备本身的交换式电源供应器在断电时应可维持10毫秒左右,用电设备一般不会因为这个切换时间而出现问题。

2.在线式UPS

在线式UPS电源是指不管电网电压是否正常,负载所用的交流电压都要经过逆变电路,逆变器一直处于工作状态。

所以当停电时,UPS能马上将其存储的电能通过逆变器转化为交流电对负载进行供电,从而达到了输出电压零中断的切换目标。

当在线式UPS在电网供电正常时,电网输入的电压一路经过噪声滤波器去除电网中的高频干扰,以得到纯净的交流电,进入整流器进行整流和滤波,并将交流电转换为平滑直流电,然后分为两路,一路进入充电器对蓄电池充电,另一路供给逆变器,而逆变器又将直流电转换成220V,50Hz的交流电供负载使用。

两者主要区别在于在线式UPS电源输出都是通过逆变器的,具有隔离和整形等功能,而后备式UPS电源是在市电存在时直接输出,市电断电时逆变输出,输出波形一般为方波。



我的理解就是:

后备式UPS仅仅是断电后再供电一段时间,让设备关机。

而在线式UPS,不仅仅提供上述功能,平时还起到整形的作用,如果家里电压不稳,可以利用这个来解决。

UPS连接NAS相关设置

UPS连接NAS主要有这三种:USB连接、SNMP连接和Network UPS slave连接。


独立UPS模式 – USB

UPS本身断电后,会通过USB线通知和它连接的设备断电信息。

当电源失效时可以选择关闭系统或者进入自动保护模式,可以选择时间,1分钟或者N分钟由你选择。

这种方式是最简单的,家用比较推荐这个。

独立UPS模式 – SNMP

SNMP 是一种互联网标准协议,用于收集和组织有关 IP 网络上受管设备的信息,并用于修改该信息以更改设备行为。

支持 SNMP 的远程监控设备可以收集有关 UPS 状态的数据,在超过阈值时向您发送警报,并远程启动对 UPS 的特定更改。

网络 slave 模式

做slaver能完美支持邮件和事件通知。

需要技术基础,自己编辑任务。



之后会记录更多折腾NAS的经历,有新的关于UPS的也会分享到这里。
