多图讲解薄膜键盘和机械键盘的工作原理

2024年8月10日学习笔记评论41,170字数 594阅读1分58秒阅读模式

本笔记来自视频:https://www.youtube.com/watch?v=h-NM1xSSzHQ

薄膜键盘 Membrane Keyboard

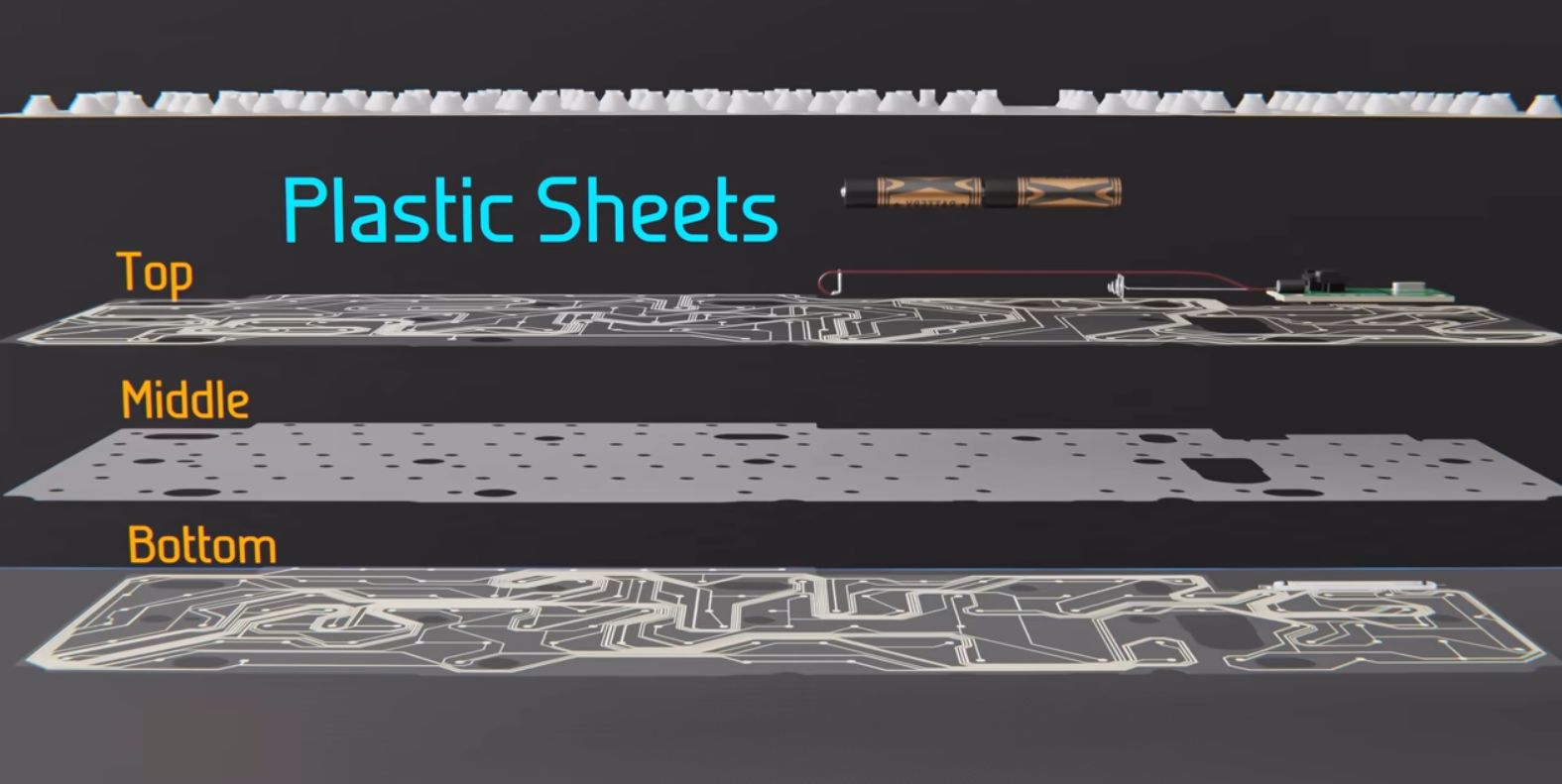

拆开键盘后,我们会发现内部包含两层印刷电路片,中间通过一层隔离材料分开,如下图所示:

R_24-08-10-12-51-43_80

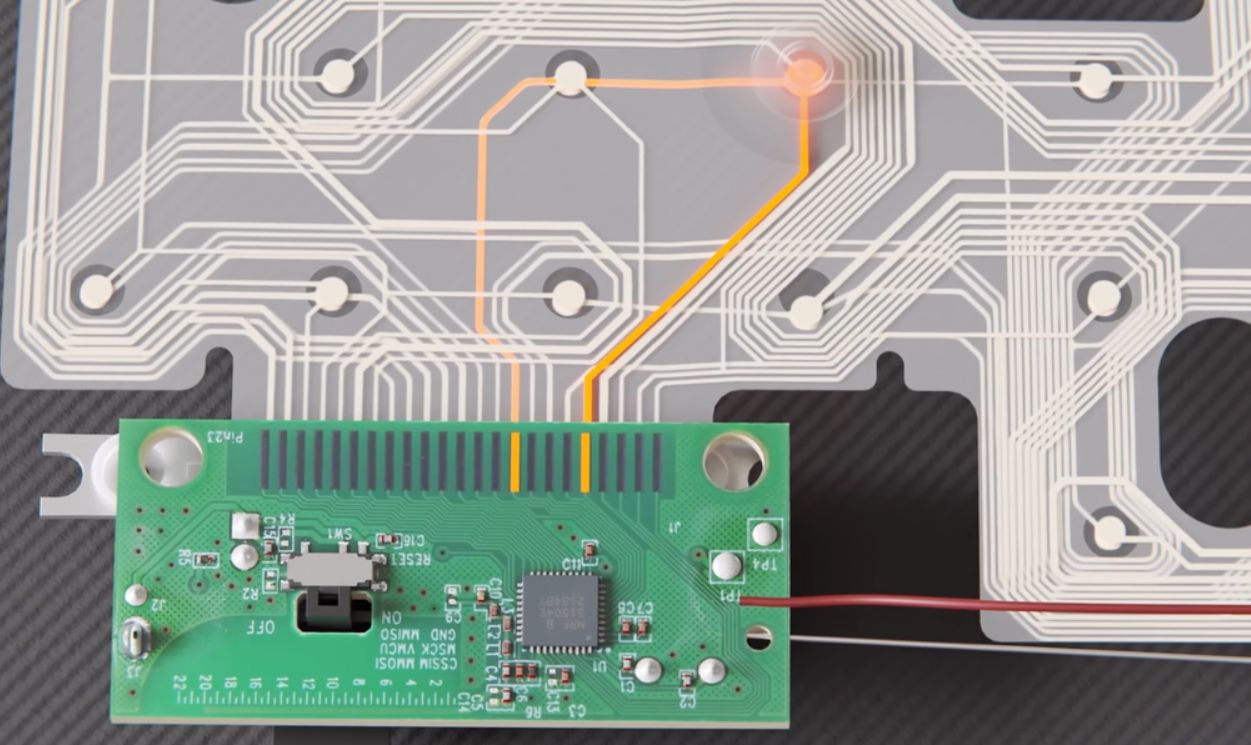

底层电路板上始终有3V的低电压。当上层电路板的触点被按下时,通过中间片材的孔洞接触到底层电路板,这样上下两层电路板就会接触通电,微处理器接收到信号后,即可判断按键被按下:

R_24-08-10-13-02-50_80

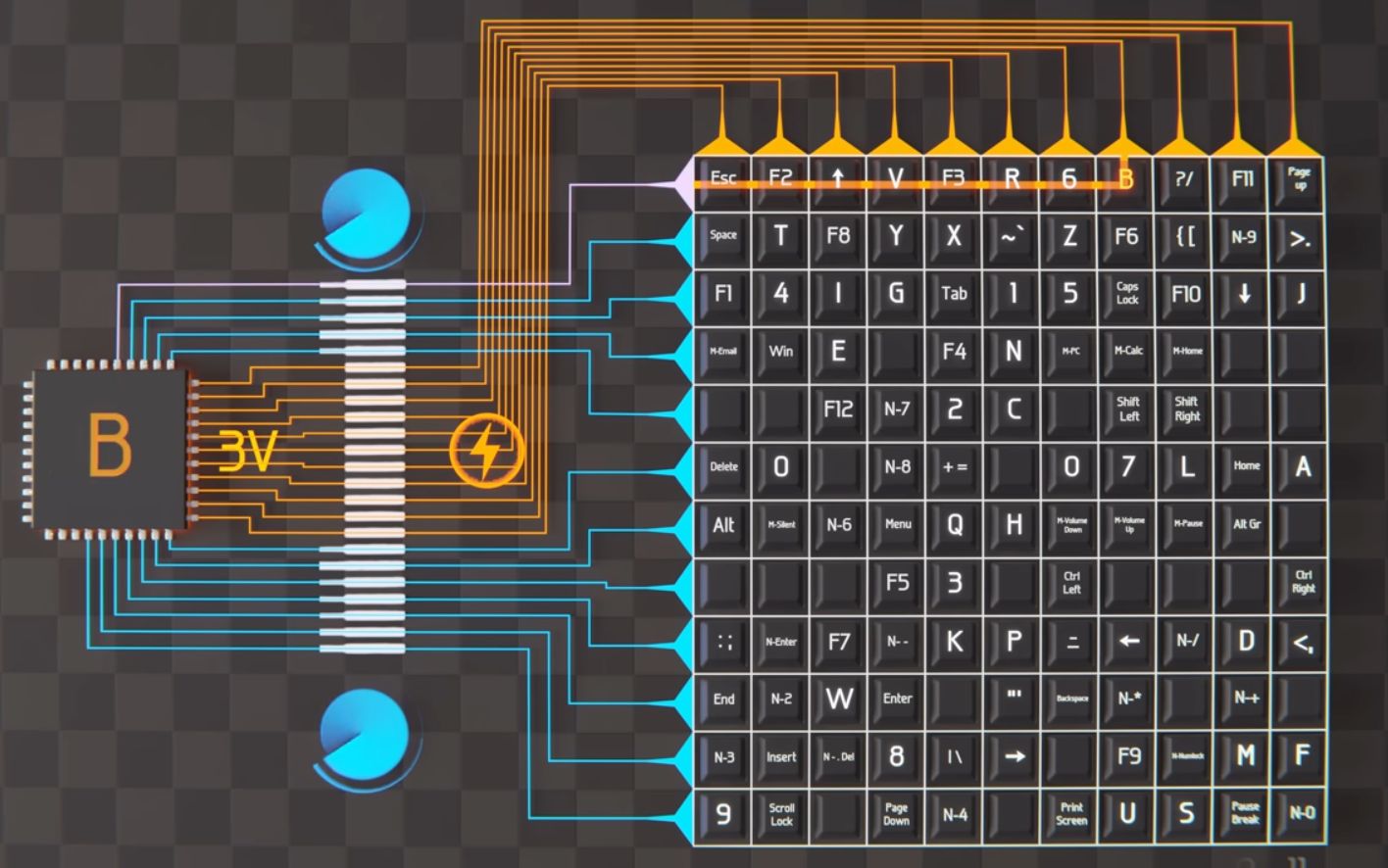

上下电路板分别有11路和12路连接,可以组合出132种不同的信号,而我们常用的键盘只有111键,因此完全足够使用:

R_24-08-10-12-48-32_80

如果仔细思考一下,你可能会问:底层电路板如果一直通电,那微处理器是如何知道哪一条线路被接触呢?

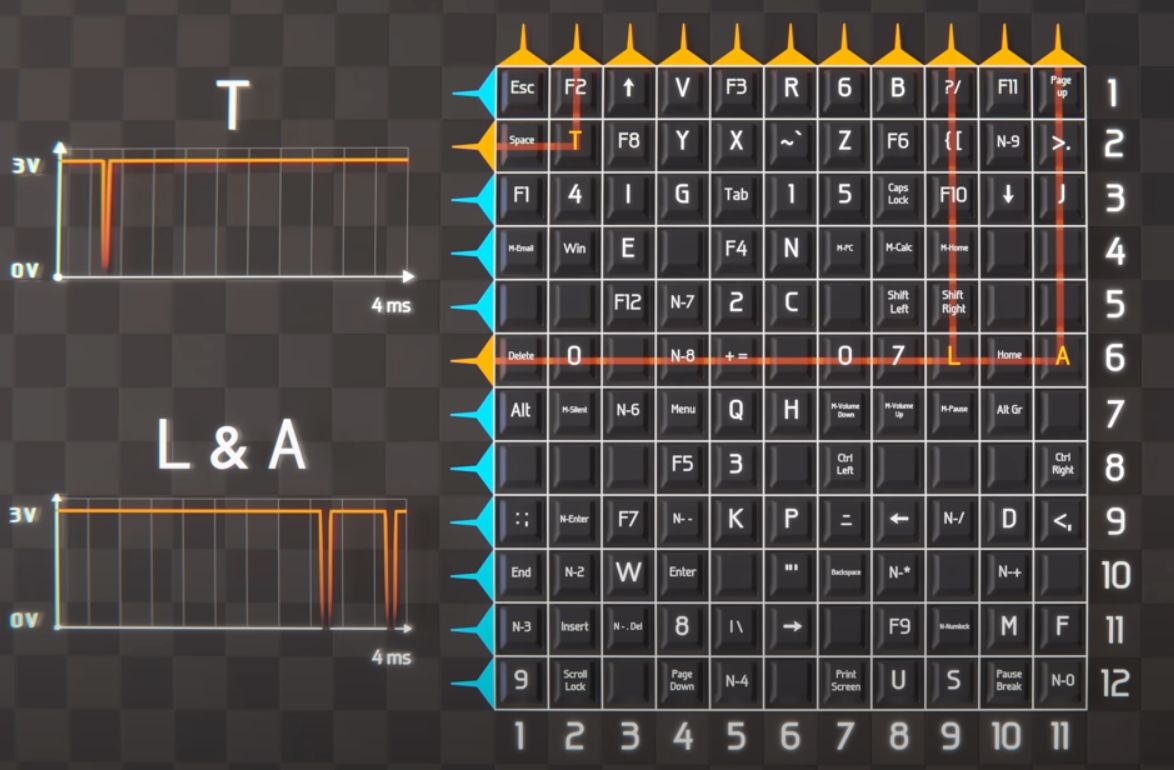

实际上,底层电路板的电路一直在发送脉冲信号,微处理器通过不断扫描整组信号,来判断哪个按键被按下。当按键被按下时,该路信号会被关闭,微处理器据此判断是哪一路信号被触发:

R_24-08-10-13-06-00_80

机械键盘

相比之下,机械键盘的原理更为简单。机械键盘的每个按键都与一块印刷电路板直接连接,当按键被按下时,会直接发送一个独立的信号。

唯一需要关注的是,机械键盘的按键是如何设计按下的。

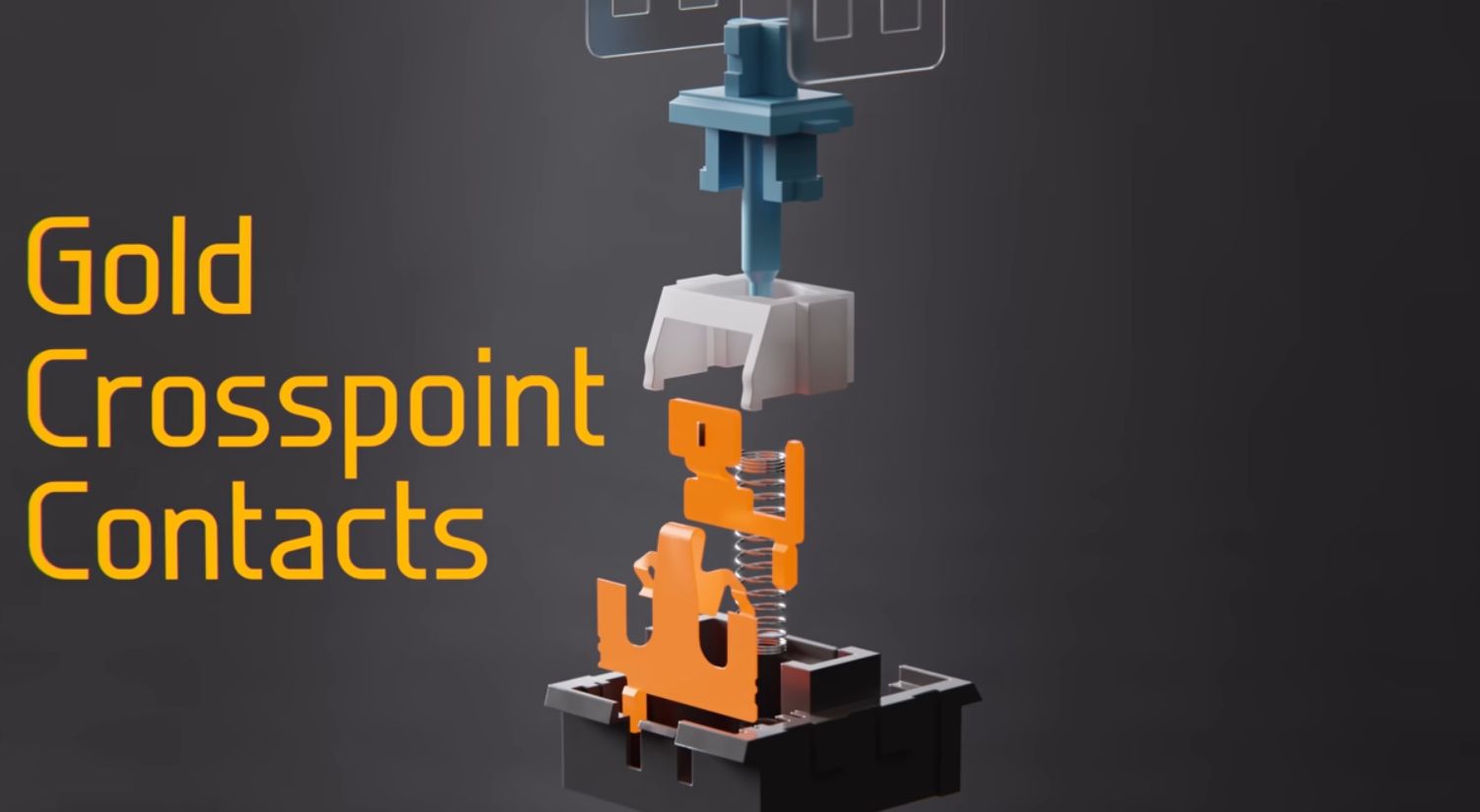

每个按键由以下材料组成:

R_24-08-10-13-14-46_80

在默认情况下,由于塑料结构的设计,两个金属片不会接触:

R_24-08-10-13-21-56_80

当按键被按下时,塑料材料会向下移动,金属片便能接触,从而发出信号。

所以,当键盘不灵时,如果有人让你捅那个小孔,你知道是做做什么了吧,就是为了让金属片恢复下弹性。
